有研金属复材技术有限公司

有研金属复材技术有限公司成立于2019年9月19日,是有研科技集团有限公司(原北京有色金属研究总院)下属子公司。

国家有色金属复合材料工程技术研究中心

1992年4月开始筹建的国家级工程中心,1996年通过验收。中心主要从事颗粒增强复合材料、有色金属半固态加工技术、喷射成形技术、激光快速成形技术、先进雾化技术等研究开发工作。

有研金属复材技术有限公司依托国家有色金属复合材料工程技术研究中心强大的研发实力,采用粉末冶金法制备技术,制备硅颗粒增强铝基复合材料(Si/Al复合材料),取代国外进口,性能优异,具有低的热膨胀系数、高导热率、低密度、较高的刚度,易于精密加工成型,可焊接和表面涂覆,与标准微电子组装工艺相容等特点,能够很好满足军用电子封装技术的发展需求。

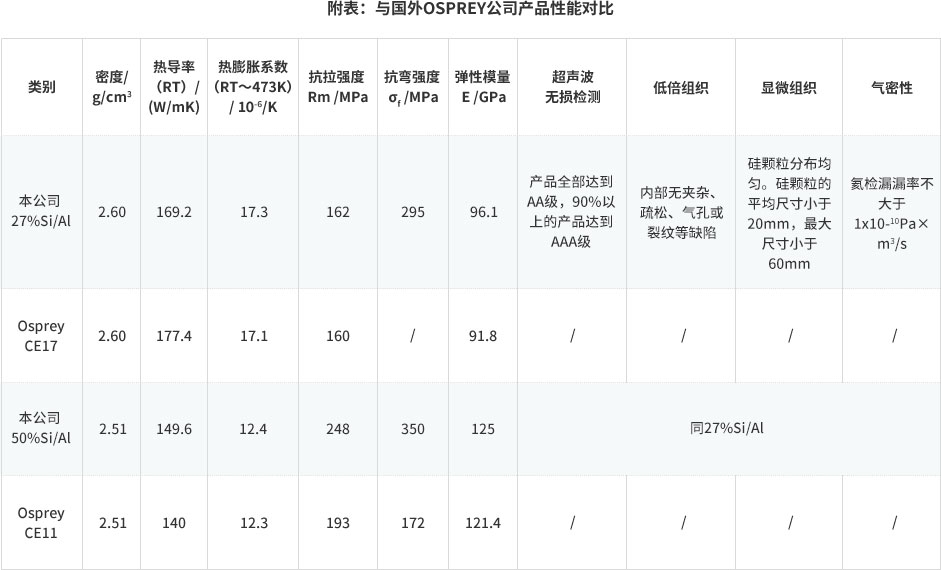

材料的主要性能指标:材料密度≤3.0g/cm³; 热导率≥120W/m.K;热膨胀系数,50%Si/Al:12.1±1ppm/℃;27%Si/Al:16.7±1ppm/℃;抗拉强度:50%Si/Al:≥180MPa;27%Si/Al:≥150MPa;材料致密度达到100%,内部无夹杂、疏松、裂纹等缺陷;经高压氦气吸附试验后,漏气速率≤1×10-9Pa·m³/s,壳体激光封焊合格率≥90%;材料超声检测全部达到AA级标准,90%以上产品达到AAA级标准。

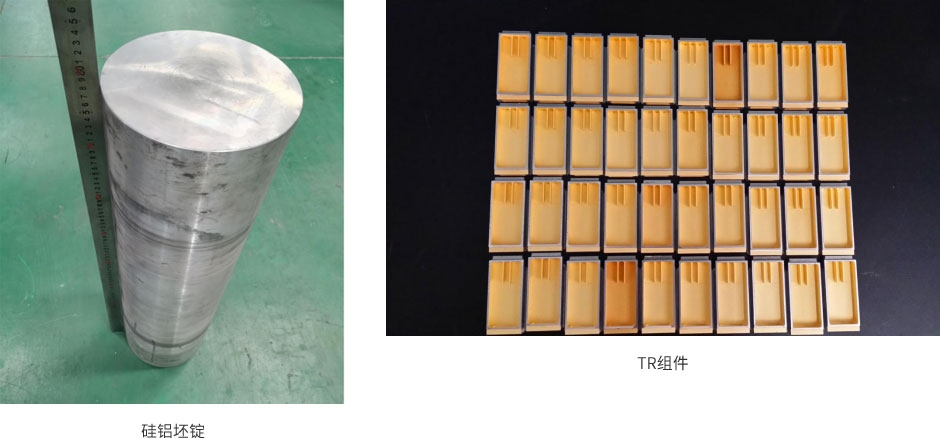

公司拥有一条成熟的Si/Al复合材料产品生产线,年产能力100吨,常规产品有27%Si/Al、50%Si/Al及70%Si/Al,可根据需求,生产不同硅含量的硅铝复合材料,硅含量最高可达80%。坯锭尺寸直径100-500mm,高度200-1000mm不等。

公司从事粉末冶金制备技术研究、开发20余年,从项目研究、材料设计、研发、试制、到批量化生产具有完备的自主技术。Si/Al复合材料具有完全自主知识产权,授权发明专利5项,企业标准1项,国家军用标准1项,实用新型专利若干。

本公司制备的Si/Al复合材料主要应用于雷达T/R组件封装壳体,已在国家重点型号机、舰、弹、星和地面雷达上装机使用,连续稳定供货多年,累计加工制造T/R组件壳体达30余万套,打破国外对Si/Al复合材料的垄断,成功实现国产替代进口,为装备研制提供了材料自主保障。
